Voici, pour finir, un petit montage pour la réception en packet radio,
en SSB (sur une idée de VE2SR)
La led DCD (réception) du modem ne permet pas de détecter si
l'on est exactement sur la fréquence ou non. Combien de fois avez-vous
vu la LED allumée sans rien qui ne s'affiche à l'écran
..? Cette fonction est très utile car il arrive parfois que le TCM3105
"se bloque". Cela permet de diagnostiquer le problème dont
on se débarasse par un arrêt-marche de l'interface.
Ce montage, que l'on peut faire en volant derrière la face avant avec
une LED bicolore à la place de la LED RX, permet de visualiser le MARK
et le SPACE du signal (en d'autres termes, le "0" et "1"
du signal logique en sortie du TCM3105)
La premiere LED1 indique le temps de decodage du MARK et la seconde LED2 indique
le temps de decodage du SPACE. Dans le cas d'une LED bicolore, on voit un léger
tremblement... Pas facile pour les Daltoniens... Hi.
Si vous êtes trop bas ou trop haut en fréquence, une seule des leds, ou une seule des couleurs de la led bicolore va s'allumer.

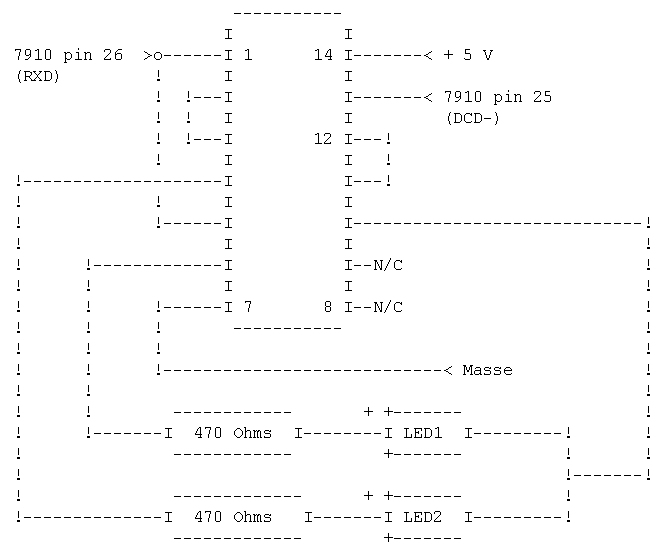

Voici le circuit construit avec un 74HC04 :
Vous voyez sur le plan, que vous n'avez seulement qu'à alimenter (5 volts
et la masse) et connecter les pattes 25 et 26 de l'AM7910 aux points indiqués.
Le branchements sur les autres modem n'utilisant pas l'AM7910 ne sont pas difficiles
à trouver. Il faut consulter la doc du TCM3105.
Exemple sur TNC2 ATEPRA, sur connecteur J4 (modem disconnect 20 points)
:
RXD se trouve broche 17
DCD- se trouve broche 1
Suivant le cas, le branchement sur le commun des leds se fera soit comme sur
le schéma, soit sur la pin 12 du HC04 si le DCD est positif (cas du TCM3105
par exemple).
