Si vous avez une connection ADSL, que vous passez votre temps à télécharger ou que vous avez monté quelques serveurs en ligne (serveur web, serveur courrier, serveur FTP...), vous avez pu vous rendre compte que votre PC est bruyant. Si celui-ci est dans la même pièce que celle où vous dormez il est très désagréable d'entendre les bruits des ventilateurs. Biensûr tous les boitiers ne se comportent pas de la même façon au niveau du bruit. Si vous désirez rendre votre PC pas totalement silencieux mais moins bruyant pour un investissement pas très important (de 40€ à 150€), suivez les lignes qui vont suivre. Je tiens à prevenir tout de suite que cet article est destiné à montrer qu'il est possible de rendre sa tour moins bruyante, néanmoins chaque PC ne se comporte pas de la même façon, il se peut qu'avec ma manipulation vous ne soyez pas satisfait. Avant toute chose regardez bien comment votre tour est fabriquée, examinez d'où proviennent les bruits les plus désagréables. Prévoyez du temps et de la patience et vous serez récompensés. Ces manipulations sont destinées à des personnes qui connaissent parfaitement leurs matériels informatiques, des notions de bricolage et d'électronique sont vivement conseillées afin d'éviter les accidents. Sachez que l'ouverture de l'alimentation ou tout autre matériel informatique annule automatiquement leur garantie. Configuration de la machine d'origine
Dans cette configuration d'origine le bruit est assez désagréable pendant la lecture d'un film (DVD ou divX) ou durant la nuit où les ventilateurs tournent à plein régime et ne sont pas munis d'autorégulatateurs thermiques ni de potentiomètres. Ventilation d'origine
Les plus buyants de ces éléments sont le ventilateur du processeur et le ventilateur de la tour. Températures d'origines constatées par Asus Probe 2.14.07
Ces températures sont raisonnables mais peuvent être largement améliorées afin de prolonger la durée de vie de votre processeur mais aussi pour garantir une certaine stabilité dans le cas d'un overclocking futur. Matériel nécessaire
Une remarque, comparez bien les prix des ventilateurs et des câbles, les prix varient du simple au double en fonction des boutiques. Solution envisagée

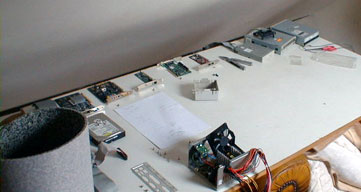

Avant toute chose avant de percer ou de faire tout autre opération d'usinage, il est nécessaire de démonter le PC entièrement et ceci pour plusieurs raisons :

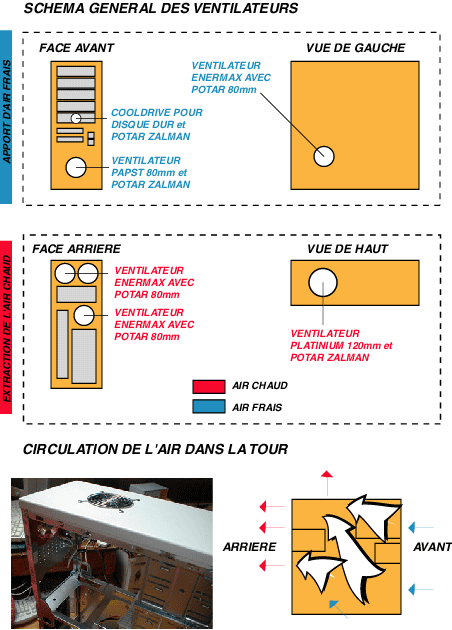

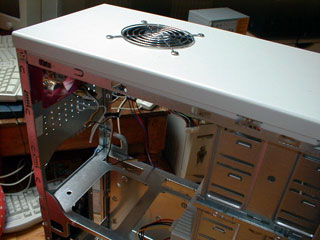

Après analyse à l'oreille des "éléments perturbateurs", j'ai choisi de surventiler la tour mais à des vitesses très réduites (7V environ). En effet 4 ventilateurs sous alimentés font largement moins de bruit qu'un ventilateur de 120mm alimenté à 12V. De plus le bruit des ventilateurs est généré par l'air circulant dans les trous de la tour d'origine, par la grille de ventilation de l'alimentation mais aussi ceux devant le ventilateur de façade et aux emplacements arrières. Je remplace tous les ventilateurs d'origine par des ventilateurs de 80mm ENERMAX avec potentiomètres et à l'avant je mets un PAPST 80mm. Tous les ventilateurs sont munis d'un potentiomètre, les ENERMAX en ont un d'origine et le PAPST est doté d'un potentiomètre ZALMAN. Un ventilateur de 120mm est ajouté tout en haut de la tour pour extraire l'air, il est largement sous-alimenté.
Les câbles disquette, IDE et SCSI ont été remplacés par de simples câbles ronds afin d'améliorer le flux d'air entre la partie haute et basse de la tour. Le processeur garde son ventilateur d'origine légèrement sous-alimenté mais attention il est nécessaire de faire des tests avant sinon vous risquez de brûler votre processeur. Vous comprendrez que j'ai pu faire cela car j'ai ajouté un ventilateur ENERMAX sur le côté gauche du PC qui insuffle de l'air frais directement sur le processeur, c'est la raison pour laquelle mon processeur est bien ventilé quand même. Je scie tous les trous devant les ventilateurs, alimentation comprise. Et je fais un trou de 80mm sur la façade avant du PC afin de constituer un blowhole correct et moins bruyant et en ajoutant des filtres à l'air en aluminium sur les ventilateurs qui apportent l'air frais (je suis un gros fumeur et le tabac, les ventilateurs n'aiment pas beaucoup).
Pour finir je capitonne la tour avec du GEDICOUSTIC de chez Castorama sur les faces latérales de la tour et au sol. Et je peaufine avec de la mousse acoustique de chez Conrad.fr, de simple et double épaisseur. Là aussi attention à ne pas obstruer le flux d'air de la tour. En effet le standard ATX conseille que l'air frais doit venir de la face avant en bas et est extrait à l'arrière en haut.
Les réglages de ventilateurs Le ventilateur du processeur comporte un potentiomètre, il est légèrement sous-alimenté 90-95% (attention aux surchauffes). Le ventilateur de façade est réglé à 70 % environ. Le ventilateur du côté gauche est à 60%. Le ventilateur d'extraction dans la partie basse de la tour à l'arrière est à 40%, tandis que ceux de l'arrière et en haut sont à 70% pour extraire l'air chaud... Non seulement ça ne fait pas trop de bruit mais en plus ça refroidit très très bien. Je tiens à ajouter que ces trois ventilateurs à l'arrière de la tour assurent une ventilation correcte du second disque dur et des lecteurs CD. Conclusion Pour être clair et précis, le cooldrive pour disque dur c'est bof niveau bruit si on ajoute pas un potentiomètre, par contre c'est efficace pour refroidir. Le GEDICOUSTIC isole bien les fréquences hautes (disques durs et petits ventilateurs) mais son efficacité dépend de la tour d'origine, pour ma part je ne l'ai pas trouvé très efficace. La mousse acoustique quant à elle étouffe parfaitement le son sans provoquer une surchauffe importante de la température interne de la tour. La défonce des trous des ventilos est l'opération sans doute la plus efficace effectuée. Le bruit est très nettement réduit. Le choix d'une scie à cloche ou d'un outil DREMEL est nécessaire pour faire un travail rapide et propre. Le remplacement des ventilateurs de base par les ventilateurs ENERMAX et PAPST a amélioré non seulement le niveau sonore mais aussi la ventilation. Les températures relevées après les opérations
En un mot, opération réussie : amélioration du niveau sonore et amélioration de la ventilation. Vous pouvez y aller ;) shoot@enz Si vous constatez des fautes d'orthographe, de frappe, si vous désirez faire un commentaire sur l'article ou le compléter, veuillez contacter l'admin à cette adresse : artprod30@hotmail.com. De nouvelles photos sont à venir ...en plus de celles disponibles dans la galerie. Sites de revendeurs
