1. CONFIGURER LE SERVEUR NAS VIA SON INTERFACE LOCAL

Se connecter via son navigateur au NAS.
Dans ce tutoriel, soit l'adresse du NAS suivante : 192.168.0.200

Comment choisir l'adresse du NAS ?
L'adresse du NAS doit être dans le même masque de sous-réseau que le réseau local.
Dans le cas où le masque de sous-réseau est 255.255.255.0 (cas général d'un réseau privé non professionnel), les adresses de réseau local commenceront toutes par les 3 mêmes premiers chiffres.
Par exemple, pour une Freebox en mode routeur dont l'adressse IP est fixée par défaut à 192.168.0.254 , toutes les autres adresses du réseau commenceront par 192.168.0.

Comment changer l'adresse IP du NAS lors de son initialisation ?
Utiliser le CDROM fourni avec le NAS. A noter qu'il est important de réaliser une sauvegarde de ce média.

Si lors de la procédure de configuration du NAS 200, le NAS n'est pas détecté, modifier temporairement les adresses IP :
- du routeur : 192.168.1.1 puis
- de l'ordinateur : 192.168.1.100 (par exemple) - Masque s/réseau : 255.255.255.0 - Passerelle : 192.168.1.1
En relançant l'application du CDROM d'installation, l'accès à l'interface est alors possible pour pouvoir ainsi passer le NAS en IP fixe : 192.168.0.200 dans ce tutoriel.

Noter au passage l'adresse MAC du NAS en cas d'un filtrage de l'adresse MAC au niveau du routeur.
A noter que lors de la mise en place du NAS, il est bien évidemment préférable de désactiver le filtrage sur adresse MAC le temps de la configuration.



Définisser une nouvelle adresse IP ainsi que l'adresse du routeur :



Une fois les paramètres validés, si les adresses IP ne sont plus dans le même masque de sous-réseau, l'interface ne sera plus accessible. Il faut donc replacer les anciennes adresses de réseau. Dans notre exemple, 192.168.0.254 pour le routeur et 192.168.0.xxx pour l'ordinateur.

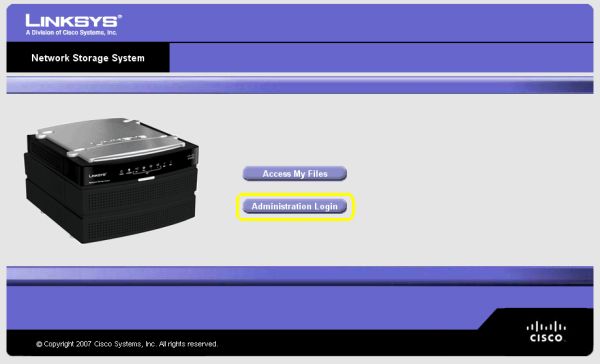

L'interface Web du NAS est maintenant accessible http://192.168.0.200/




Modifier les paramètres du NAS :

Il faut maintenant se connecter en tant qu'administrateur.
Nota : Il est important de choisir un mot de passe Admin complexe : Majuscule/Minuscule/lettres/chiffres/caractères spéciaux.

Se déplacer dans "System options" :


Remarques sur l'image ci-dessus :
- Nous retrouvons les paramètres IP rentrés précédemment
- Placer en adresse DNS l'adresse du routeur (192.168.0.254 dans ce tutoriel)
- Cocher la case "ENABLE FTP Server" et placer l'accès sur un port supérieur à 5000 (5500 dans notre exemple).
En effet, il est important de ne pas laisser son serveur sur le port 21 afin de limiter les tentatives d'accès par des robots internet.

Valider les paramètres et sortir de l'interface Web.

2. CONFIGURER SON ROUTEUR OU SON MODEM ROUTEUR

Accéder au routeur via son interface Web :
La procédure est similaire à quelques détails près sur tous les routeurs.
En cas de difficulté, merci de me contacter en cliquant ici.

Exemple avec le routeur DIR-635 de D-Link

. Permettre aux ports de commandes FTP d'avoir accès à INTERNET :
Il faut permettre au port 20 et 5500 (dans l'exemple de ce tutoriel) du NAS de pouvoir avoir accès au Web en utilisation la fonction "serveur virtuel" :



On constate sur l'image ci-dessus que les ports externe WAN 20 et 5500 sont redirigés vers les ports LAN 20 et 5500 du NAS (IP:192.168.0.200).
La fonction "Server virtuel" peut être nommée différemment sur d'autres routeurs. Redirection de ports.

. Permettre aux ports de données FTP d'avoir accès à INTERNET :
Les ports de données du NAS ne sont pas paramétrables mais ils sont néanmoins compris entre 1020 et 5000.
Cette fourchette de ports peut sans doute être réduite en regardant les connexions du NAS de plus près.
Cela ne pose néanmoins aucun problème d'ouvrir cette fourchette de ports du NAS.



Le routeur est maintenant accessible à partir du Web en mode passif.

3. CONFIGURATION DU LOGICIEL DE TRANSFERT DE DONNEES FILEZILLA CLIENT

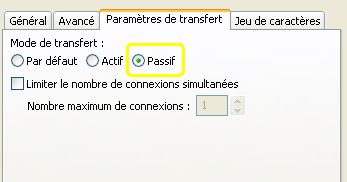

La connexion au serveur doit être réglée en mode passif :




Se rendre dans Editions > paramètres de Fillezilla :
Vérifier que soit coché "Utiliser l'adresse IP externe des serveurs à la place"

En effet, le serveur NAS renvoie l'adresse IP interne 192.168.0.200 au lieu de l'adresse externe côté WAN.
Si cette option n'est pas cochée, la connexion va avoir lieu mais aucune commande ne passera.
